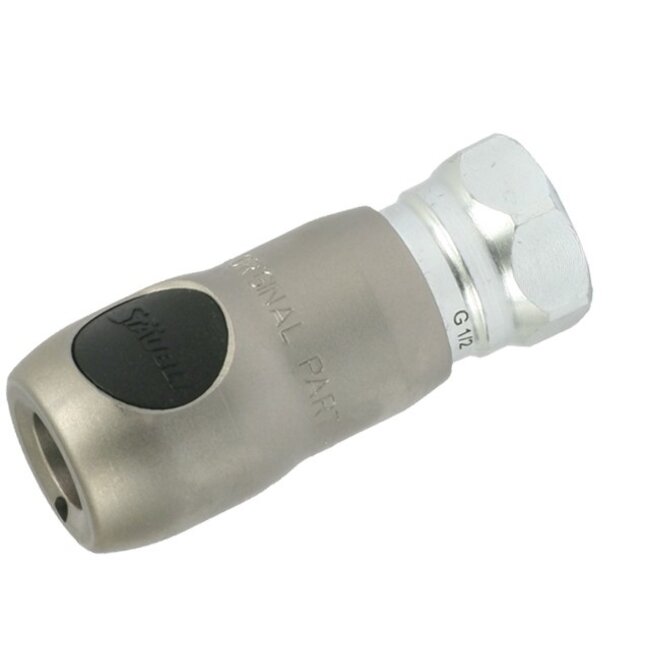

SNELKOPPELING RSI 11 ISO6150C met binnendraad

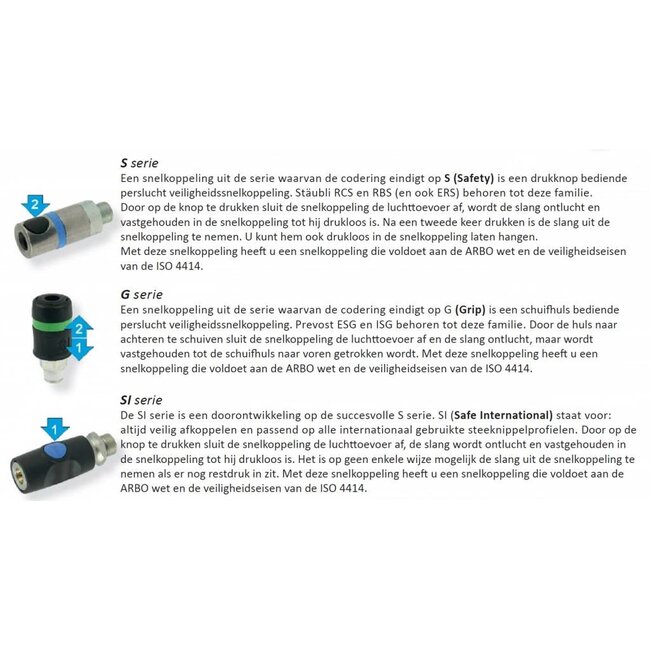

De RSI snelkoppelingen zijn drukknop bediende perslucht veiligheidssnelkoppelingen. Door op de zwarte knop te drukken sluit de snelkoppeling de luchttoevoer af, de slang wordt ontlucht en vastgehouden in de snelkoppeling tot hij drukloos is. Met deze snelkoppeling heeft u een snelkoppeling die voldoet aan de ARBO
wet en de veiligheidseisen van de ISO 4414. Het is op geen enkele wijze mogelijk de slang uit de snelkoppeling te nemen als er nog restdruk in zit.
Eigenschappen
De RSI kan worden gebruikt op alle steeknippels volgens het ISO6150-C profiel. Door de doorlaat van de steeknippel en snelkoppeling van 6 mm is er beperkt drukverlies bij kleine handgereedschappen. De 8 mm doorlaat is zeer geschikt voor grotere gereedschappen t.b.v. vrachtwagenwerkplaatsen en de 11 mm wordt in de grote constructiewerkplaatsen gebruikt. De extreem robuuste snelkoppeling is gemaakt van roestvast 17% chroomstaal en is bedoeld voor probleemloos gebruik in zeer veeleisende toepassingen.
Toepassing
Met de keuze uit drie doorlaten kan de RSI in de gehele industrie worden ingezet. Kies een doorlaat passend bij het luchtverbruik van de handgereedschappen. Dit is de best denkbare persluchtsnelkoppeling voor zware toepassingen, bijvoorbeeld de staalindustrie en zware constructie. Door zijn ongeëvenaarde levensduur en lage drukverlies waarschijnlijk de goedkoopste snelkoppeling in de markt. Past u op voor kopieën, deze zijn kwalitatief niet gelijk en geven geen garantie van 10 jaar.
de Staubli RSI-serie de onbetwiste topper in de markt voor persluchtkoppelingen.
Een paar feiten op een rijtje:
- het is een persluchtveiligheid koppeling volgens de Europese ISO 4414 norm en het ARBO besluit.
- materiaal: koppeling Chroomstaal (17% Cr)
- materiaal: steeknippel Chroomstaal (13% Cr); gehard en gepolijst
- Robuust uitgevoerd, overrijdbaar.
- Het steeknippel profiel is conform de ISO 6150C norm.
- Door deze nauwkeurige maatvoering is er geen intredende vervuiling mogelijk.
- Lange geleiding, dus geen grote krachten op de afdichtingen.
- Maatvoering met passingen, zodat er een minimale ruimte is tussen koppeling en steeknippel. Hierdoor zullen geen extra bewegingskrachten optreden, wat alleen maar tot extra slijtage kan leiden.
- Uitgevoerd met dubbele O-ring. 1e O-ring zorgt voor het afschrapen van vervuiling op de steeknippel.
- Een temperatuur bereik tot 70 °C.
- Werkdruk tot 16 Bar (RCS08 & 11).
Specificaties:
• Flow bij 6 Bar en ΔP 0,6 Bar:
- RSI06: 930 Nl/min.
- RSI08: 2250 Nl/min.
- RSI11: 4200 Nl/min.
• Werkdruk: van -0,8 tot 16 Bar (RSI06: tot 12 Bar)
• Temp.bereik: -15°C tot +70 °C (hoge temperatuur versies op aanvraag)
• Gewicht:
- 86 gram (RSI06.1808)
-148 gram (RSI08.1808)
-242 gram (RSI11.1813)
